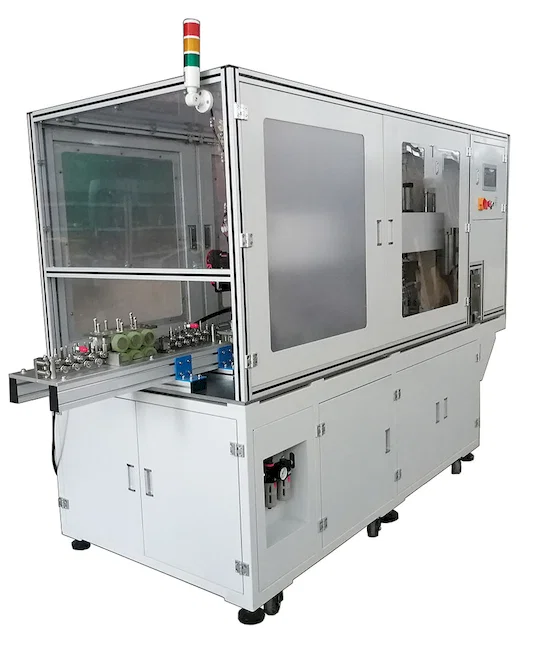

Automatisk cirkelskärningstrådbearbetare WPM-CPRT-02TH

Name: Automatisk cirkelskärningstrådbearbetare WPM-CPRT-02TH
Brand: JINGWEI
SKU: WPM-CPRT-02TH
Availability: InStock
Rating: 5 (1 reviews)

Denna högkvalitativa trådbearbetningsmaskin är designad för att hantera även de mest komplexa uppgifterna med lätthet. Utrustad med en stor cirkelskärningsmekanism kan den enkelt dra av och linda trådar i olika storlekar och typer. Dubbelbindningsfunktionen säkerställer att dina trådar är ordentligt fastsatta, medan den automatiska mätaren garanterar precisa mätningar varje gång.
Tekniska parametrar
Tillämplig tråddiameter 4-8 mm
Skärlängd 3-14 m
Skärlinans noggrannhet: ±15 mm
Knyt den yttre cirkeln med dubbla knytare Den
inre diametern på cirkeln är 200-300 mm (justerbar)
Bindningsdiameter ≤40 mm
Avskärningsläge fullständig avskärning i båda ändar
Huvudets fästningslängd 200-350 mm (justerbar)
Huvudets avskalningslängd 17-32 mm (justerbar)
Svanslängd 200-350 mm (slumpmässigt värde inom intervallet)
Svansrempelslängd 20-100 mm (justerbar)
Produktionseffektivitet: 200-380 stycken per gång (3-14 m)
Tillämplig bindningstejp: Belagd järnkärna ≤ 7,5 kg/rull
Tillämpligt lufttryck: 0,5-0,6 mpa
Strömförsörjning: NATIONELL standard 220V/50Hz
Maskineffekt: 4 kW / H
Maskinstorlek: cirka 2500L*1100W*1850Hmm
Maskinvikt: cirka 1200KG
Huvudtillbehör:
Cylinder: Yadeke cylinder och solenoidventil
Motor: Uppdragning huvudservomotor 1000W Turbotmotor
: take line translation servomotor Turbot 1500W
Motor: online translation servomotor Dongling 750W
Motor: upp- och nedlindning 57 sluten slinga race
Motor: Tvinnande och spänd rem spottbälte 57 stepper motor thunder race
Motor: lagringstejpmotor 6W
Slide block: take line translation dubbel slide block
Styrskena: nedre tassöversättning dubbel styrskena
PLC: vigor
Skärm: dimensionskontroll 7"
Strömförsörjning: klar inslag
Ram: järnramen är målad blå och vit
Säkerhetsskydd: stopp när dörren öppnas
Avsaknad av materiallarm: trefärgad lampa surrar
Ramen: järnramen är målad blå och vit
Aktiv linavrullningsmaskin
med oändlig variabel hastighet Inkommande materialkapacitet ≤150 kg
Inkommande trådbricka innerdiameter 50-100 mm
Ytterdiametern på den inkommande trådrullen är ≤600mm
Tjockleken på den inkommande trådspolen ≤400mm
Maskineffekt: 750W
Maskinstorlek: cirka 1450L*800D*980Hmm
Maskinvikt: cirka 100 KG
Adapterar huvudmotorns kopplingshastighet
Med linjelagring
Spänningsfunktion
Retarderingsfunktion
Adaptiv hålstorlek på ihålig trådbricka
Enkel axel enkel arbetsposition

Vad är WPM-CPRT-02TH Automatisk cirkeltrådprocessor utformad för?

WPM-CPRT-02TH är en industriklassad trådbearbetningsmaskin konstruerad för hög effektivitet vid tillverkning av kabelharar. Den är specifikt utformad för att bearbeta kablar med en diameter på 4–8 mm, utföra automatisk skärning till exakta längder (3–14 meter), avisoleringsändar och applicera en säker dubbelbindning. Den är idealisk för att producera organiserade, professionella trådknippen på monteringslinjer för fordonsindustrin, vitvaror och kontrollpaneler.

Vilka är de viktigaste funktionerna och fördelarna med dubbelbindningsfunktionen?

Dubbelbindningsfunktionen säkerställer överlägsen buntintegritet och organisation. Genom att applicera två bindningar per bunt förhindrar den att trådar glider och trasslar, vilket resulterar i säkrare och mer professionellt utseende kabelharar. Denna funktion förbättrar produktkvaliteten, minskar monteringstiden nedströms och förbättrar tillförlitligheten hos den slutliga produkten i krävande industriella miljöer.

Vad är maskinens produktionseffektivitet?

WPM-CPRT-02TH levererar hög produktivitet med en kapacitet på 200 till 380 bearbetade stycken per timme. Denna effektivitet uppnås genom dess helt automatiska drift, som integrerar skärning, avisolering och bindning i en kontinuerlig cykel. Denna hastighet ökar produktionskapaciteten avsevärt samtidigt som den bibehåller konsekvent precision, vilket gör den till en kostnadseffektiv lösning för medel- till högvolymstillverkning.

Vilka kabelspecifikationer och skärförmågor stöder denna maskin?

Denna maskin är optimerad för industriella kablar med en diameter på 4 mm till 8 mm. Den erbjuder exakt meterskärfunktionalitet, vilket möjliggör programmerbara skärlängder från 3 meter upp till 14 meter med hög noggrannhet. Kombinerat med dess automatiska avisoleringsförmåga säkerställer den rena, konsekventa trådändar redo för avslutning, vilket stöder ett brett utbud av standardindustriella kabelapplikationer.

Hur förbättrar WPM-CPRT-02TH tillverkningen av kabelharar?

Denna automatiska cirkeltrådprocessor effektiviserar och automatiserar de mest arbetsintensiva stegen i harsproduktionen. Genom att integrera skärning, avisolering och dubbelbindning i en maskin eliminerar den manuella fel, säkerställer repeterbar kvalitet och minskar drastiskt arbetskostnaderna. Resultatet är snabbare genomströmning, minskat materialavfall och produktion av enhetliga, tillförlitliga trådknippen som uppfyller strikta industriella standarder.
