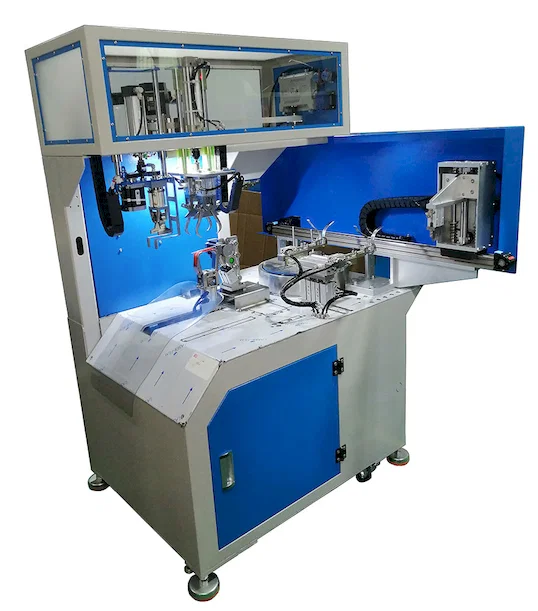

Automatisk koaxialkabelmaskin för skärning, lindning och bindning WPM-URT-81M

Name: Automatisk koaxialkabelmaskin för skärning, lindning och ...
Brand: JINGWEI
SKU: WPM-URT-81M
Availability: InStock
Rating: 5 (1 reviews)

Onlineversionen av koaxialkabelskärmaskinen är kopplad till lindnings- och bindningsmaskinen WPM-URT-81M
Tekniska parametrar:
Tillämplig tråddiameter ≤10 mm
Skärlängd 1–5 m
Skärlinje-noggrannhet: ±2 mm/m
Uppdragning utseendet på den 8-siffriga enkelbanden
Viklingens avstånd är 80–200 mm
Bindningsdiameter ≤40 mm
Huvudets hålltid är mindre än eller lika med 130 mm
Svanslängd ≤200 mm
Produktionseffektivitet: ≤1300/H (1–5 m)
Tillämplig bindningstejp: Belagd järnkärna ≤ 7,5 kg/roll
Tillämpligt lufttryck: 0,5–0,6 mpa
Strömförsörjning: NATIONELL standard 220V/50Hz
Maskineffekt: 3,5 kW/H
Maskinstorlek: cirka 1200L*1500W*1600Hmm
Maskinvikt: cirka 300 kg

Huvudkomponenter:
Cylinder: Yadeke-cylinder och magnetventil,
Motor: Uppdragningsservomotor 1500W Turbotmotor
: linjetranslationsservomotor 750W Turbotmotor
: Matningsrem 57 sluten slinga motor lightning race
Motor: Tvinnad bindrem 57 stegmotor thunder race
Motor: lagringsbandmotor 6W fast hastighet
Take linjetranslation: dubbel reglage
Linjär modul: sluten slinga + linjär styrning
PLC: vigor
Skärm: dimensionskontroll 7 tum Strömförsörjning
: klar inslag
Ram: järnram, blå och vit, målad
Trådgripare/vridande klo/nedre klo Material: rostfritt stål
Varningssignal 1: en stor volym inkommande material är uttömd, trefärgad lampa surrar
Brist på material alarm 2: band uttömt, trefärgad lampa surrar
Drivsystem: högtillförlitligt servosystem, ett styrsystem för den höghastighetsstabila industriella styrsystemet och systemprogramvara, kinesisk och engelsk tvåspråkig version.

Vilka är de primära funktionerna hos WPM-URT-81M automatiska koaxialkabelmaskin?

WPM-URT-81M är en fullt integrerad kabelbearbetningsmaskin som är utformad för att automatiskt utföra fyra nyckelfunktioner: skära koaxialkablar till önskad längd, avlägsna isoleringen på kabeländarna, rulla de bearbetade kablarna till prydliga bundlar och binda dessa rullar med band eller tejp. Detta gör den till en komplett lösning för att förbereda färdiga kabelharness eller spolar redo för leverans eller montering.

Vad är produktionskapaciteten och noggrannheten för denna maskin?

Denna industriella kabelmaskin erbjuder höghastighetsproduktion på upp till 1 300 bearbetade kablar per timme. Den hanterar kabellängder från 1 till 5 meter med en skär- och avisoleringsnoggrannhet på ±2 mm, vilket säkerställer konsekvent kvalitet och minimalt materialavfall för din koaxialkabelproduktionslinje.

Vilken kabelstorlek kan WPM-URT-81M hantera?

Maskinen är konstruerad för att bearbeta koaxialkablar med en ytterdiameter på upp till 10 mm. Dess robusta design och justerbara verktyg gör den lämplig för ett brett utbud av standardkoaxialkablar som används inom telekommunikation, nätverk och ljud-/videoapplikationer.

Hur gynnar denna maskin en industriell kabelharnessproduktionslinje?

Genom att automatisera skär-, avisolering-, rullnings- och bindningsprocesserna eliminerar WPM-URT-81M manuellt arbete, ökar drastiskt genomströmningen och säkerställer enhetlig produktkvalitet. Den minskar driftskostnaderna, minimerar mänskliga fel och ger en sömlös, kontinuerlig arbetsflöde, vilket gör den till en väsentlig del av kabelbearbetningsutrustningen för skalbara, högvolymstillverkningsprocesser.

Är maskinen lätt att ställa in och använda för olika kabelspecifikationer?

Ja, den automatiska kabelharnessmaskinen är utformad för effektiva omställningar. Operatörer kan mata in önskad kabellängd, avisoleringsparametrar och rullstorlek via ett användarvänligt kontrollgränssnitt. Maskinens verktyg och guider är justerbara för att hantera olika kabeldiametrar inom dess 10 mm-omfång, vilket möjliggör snabba övergångar mellan produktionsjobb med minimal stilleståndstid.
