Manual för drift av liten fyrkantig pekskärm intelligent trådavskalningsmaskin | Guide för multifunktionell kabelkapnings- och avskalningsmaskin

Kinesiska och engelska kan växlas fritt, vänligen välj "Kinesiska" eller "ENGLISH" för att gå till nästa sida.
Följande är huvudsidan för parameterinställning

Operativgränssnittet för detta system består av en 160×107 LCD-pekskärm. Följande kommer att introducera funktionen för varje tangent:
Returnera ledning: Håll ned denna tangent, ledningen kan transporteras genom ledningsinloppet och matningshjulet, och ledningen kan dras tillbaka från skärkanten och kan justeras fritt efter behov.
Inloppsledning: Håll ned denna tangent, ledningen kan föras till skärkanten genom ledningsinloppet under matningshjulets överföring och kan justeras fritt efter behov.
PRO: Programnumret. Parametrarna för ledningsstänger av olika specifikationer som behöver bearbetas lagras i olika programnummer, så att de kan anropas för användning nästa gång.
Längd: Total längd på kapad och avisolerad ledning (max 100 m).
Främre LEN: Längden på ledningshuvudet som ska avisoleras från ytterhöljet; det vill säga längden på kopparledningen som ska tas bort från ytterhöljet.
Avisolera: När avisoleringsvärdet är större än ledningsändvärdet är det full avisolering, annars är det halv avisolering.
Bakre LEN: Längden på ledningssvansen som avisoleras från ytterhöljet; det vill säga längden på exponerad kopparledning när ytterhöljet tas bort.
Skärdiameter: Djupet som skäraren skär i ytterhuden vid avisolering. Ju större knivbredd, desto grundare skärning. Ju mindre den är, desto djupare skärning.
(Viktig påminnelse): Ledningsdiametervärdet kan anges enligt den faktiska ytterdiametern på ledningen, men det bör vara något mindre än den faktiska storleken med cirka 1-2 mm för att skära ytterhuden. Till exempel: ytterdiametern på ledningens ytterhölje är 5 mm, och ledningsdiametern bör anges till cirka 4,5 mm. Om kopparledningen skadas, öka värdet; om ledningshuvudet eller svansen inte kan avisoleras, minska värdet)
Skäraråterdrag: Värdet som skäraren drar tillbaka efter att ha skurit in i ledningen vid avisolering av huden; för att säkerställa att skäraren kan fånga ledningen och avisolera huden. Ju tjockare ledning, desto större återdragsvärde, och ju tunnare ledning, desto mindre återdragsvärde.
(Återdragsvärde: vanligtvis inställt cirka 0,5-3 mm, vilket innebär att skäraren drar tillbaka 0,5-3 mm)
Antal: Ställ in den planerade produktionskvantiteten. När ledningen som bearbetas av maskinen når detta värde, stannar maskinen automatiskt och ger en uppmaning.
Batch: Ställ in produktionsbuntningskvantiteten, maskinen kan pausa i några sekunder när den når det kvantitativa antalet och pausa enligt tiden som matas in av timern.
Klart: Visar den faktiska totala kvantiteten som för närvarande produceras. När "Klart" = "Antal" stannar maskinen automatiskt.
Batchfördröjning: När maskinen når det inställda "Batch"-numret, pausar maskinen enligt den inställda tiden. Om den är inställd på 1, pausar den i 1 sekund, om den är inställd på 2, pausar den i 2 sekunder, och så vidare. När den är inställd på "0" stannar maskinen och du måste manuellt trycka på startknappen för att fortsätta köra.
Steg: Tryck på startknappen i automatiskt läge, och maskinen kör automatiskt till det inställda totalvärdet och stannar sedan; tryck på startknappen i enkelstegsläge, maskinen arbetar bara ett steg, tryck på startknappen innan du fortsätter till nästa steg; i enkelcykelläge, tryck på startknappen och maskinen kör en cykel (kapar en ledning)
Start: Har samma funktion som den gröna fasta knappen på operationspanelen. Tryck på den en gång, och maskinen startar tills bearbetningskvantiteten når det inställda totalbeloppet.
Stopp: Har samma funktion som den gula fasta knappen på operationspanelen. Tryck på den en gång och maskinen stannar automatiskt efter att ha bearbetat ledningen.
Återställ: Efter att ha ställt in parametrarna måste den återställas en gång för att starta.
Nödstopp: Har samma funktion som den röda fasta knappen på operationspanelen. Tryck på den när maskinen arbetar, och maskinen stannar omedelbart; när maskinen stannar måste maskinen återställas för att starta.


【Öppna/Stäng/Referens】
Dessa tre knappar är omkopplare som måste anropas vid kalibrering av skäraren.
Öppna: När du klickar kontinuerligt på "Öppna" kommer de övre och nedre skärarna långsamt att öppna ett visst avstånd.
Stäng: När du klickar kontinuerligt på "Stäng" närmar sig de övre och nedre skärarna långsamt varandra tills de stängningar korsar varandra.
Referens: Klicka på "Referens"-knappen för att snabbt återföra skäraren till ursprungspositionen.

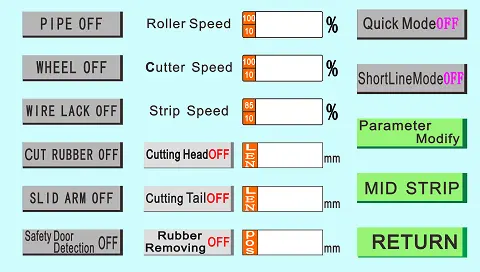

【Parameterinställningar】Sidinställningsinstruktioner

Rör på: Ledningsröret kan slå.
Hjul på: Utloppshjulet kan lyftas vid avisolering av ledningshuvud (Maskinen med cylinderlyftfunktion har denna funktion).
Ledningsbrist av: Efter att maskinen startat, finns det ingen ledning i främre hjulet, och maskinen stannar automatiskt.
Skär gummi av: Efter att maskinen startat, vid avisolering av ytterhöljet, kläm klämman för att slå bort den avisolerade avfallshuden.
Skjutarm av: Denna funktion kräver att en robotarm är installerad.
Rullhastighet: Rotationshastigheten för in- och utloppsledningshjulen kan justeras från 1 till 100, där 1 är långsammast och 100 är snabbast.
Skärhastighet: Ställ in skärarens körhastighet, justerbart intervall 1-100, 1 är långsammast och 100 är snabbast.
Aviseringshastighet: Hastigheten för avisolering av ledningshöljet kan justeras i intervallet 1-100, där 1 är långsammast och 100 är snabbast.
Nedskärningshastighet: Ställ in skärarens körhastighet när skäraren skär, justerbart intervall 1-100, 1 är långsammast och 100 är snabbast.
Utstötningshastighet: Ställ in körhastigheten för ledningsutloppshjulet när ledningen matas ut. Justerbart intervall 1-100, 1 är långsammast och 100 är snabbast.
【Längdmodifiering】Parameterinställningsbeskrivning
【Längdmodifiering】：Används för att korrigera felet i längden på den faktiskt bearbetade ledningen.
Inställd längd：Ställer in värdet på längden på ledningen som ska trimmas.
Faktisk längd：Det faktiska längdvärdet som klippts av maskinen.
Efter att ha angett detta faktiska värde, tryck på【Längdmodifiering】, kommer maskinen att klippa en ledning med samma längd som den inställda längden.
Faktisk skärdiameter：Ställ in faktisk ledningsdiameter.
Ledningsdiameterkoefficient：I allmänhet behöver inte ställas in, systemet använder standard.
Fabriksinställning：Tryck på denna tangent för att återställa parametrarna som ställts in av maskinen till ursprungligt tillstånd. Det rekommenderas att inte trycka på denna tangent.
【Mittavisolering inställning】：Tryck och gå in i följande inställning
【Mittskärning på/av】I öppet läge är totallängden, ledningshuvud och ledningssvanslängd på huvudsidan associerade. Totalt 16 mittavisoleringar, 01 positioner【Längd】Ange positionen för första snittet i mitten,【Skär öppen】är det dragna avståndet. Till exempel：Totallängden är 200 mm, avisolera 20 mm vid mitten 100 mm för att exponera kopparledningen, det vill säga ställ in 01 längd = 100, avisolera = 20.

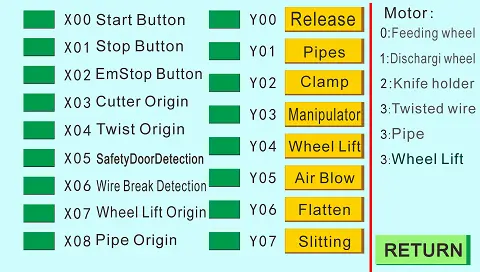

Tryck på【IO-övervakning】för att gå in i följande inställningssida
Varje IO-övervakningspunkt motsvarar varje anslutningspunkt på moderkortet. Vanligtvis slås övervakningen på när maskinen är onormal för att fastställa problemet.
Tips för avisolering och felsökning:
Vid felsökning efter inmatning av parametrar, växla först "automatiskt" läge till "enkelstegs"-läge för att testa ledningen. Efter att ha uppnått tillfredsställande resultat, växla till "automatiskt" läge för att formellt bearbeta ledningen.
