Automatic Cable Reeling & Tying Machine Touch Screen Operation Manual JW-CRT Series
Automatisk kabelupprullnings- och bindningsmaskin med pekskärmstyrning. Lindar och binder trådspolar i en cykel, justerbar hastighet och vridningsantal. Idealisk för slang-, kabel- och trådbuntningsproduktionslinjer.
Innehållsförteckning
1. Introduktion till pekskärmsstart
2. Körgränssnitt
2.1 Översikt över parameterinställningar
2.2 Parametrar för bindningsmekanism
2.3 Parametrar för lindningsmekanism
2.4 Navigeringsknappar
3. Manuellt / Jog-testgränssnitt
3.1 Jog-testfunktioner
3.2 Växling av lindningsläge
3.3 Metod för trådning av bindband
4. Underhåll & Smörjning
1. Introduktion till pekskärmsstart
När maskinen är påslagen visar pekskärmen startgränssnittet. De interna fabriksparametrarna är förkonfigurerade av tillverkaren och är lösenordsskyddade. Operatörer behöver inte komma åt fabriksinställningarna under normal drift.
Fabriksinställningarna är skyddade med ett lösenord. Obehöriga ändringar av interna parametrar kan påverka maskinens prestanda och säkerhet.
2. Körgränssnitt
Körgränssnittet är den primära operationsskärmen som visas under maskindrift. Det ger åtkomst till alla parameterinställningar för lindnings- och bindningsmekanismerna.
2.1 Översikt över parameterinställningar
Detta gränssnitt ger parameterkonfiguration för maskinens lindnings- och bindningsmekanismer.
• Produktionsräknare: Produktionsräknaren registrerar endast antalet utförda bindningar (inte lindningsoperationer).
• Återställning av räknare: Tryck och håll ned återställningsknappen för att nollställa produktionsräknaren.
2.2 Parametrar för bindningsmekanism
Bindningsmekanismen har två justerbara parametrar:
Antal vridningar
Tryck på parameterfältet för att öppna det numeriska tangentbordet. Ange önskat värde och bekräfta.
Rekommenderad inställning: 3-5 varv. Högre värden möjliggör finjustering av bindningsåtdragningen.
VARNING: Bindningsåtdragningen beror främst på hur hårt operatören klämmer ihop kabelspolen före bindning. Ju mindre gap mellan ledningarna, desto tightare blir bindningen.
Matningslängd för bindband
Tryck på parameterfältet för att öppna det numeriska tangentbordet. Ange önskat värde och bekräfta.
WPM-212 A-C-modeller: justerbart område 75-140 mm
WPM-212L-modeller: justerbart område 120-190 mm
Justera matningslängden enligt diametern på bunten som ska bindas.
2.3 Parametrar för lindningsmekanism
Lindningsmekanismen har två justerbara parametrar:
Antal lindningsvarv
Tryck på parameterfältet för att öppna det numeriska tangentbordet. Ange önskat värde och bekräfta.
Lindningshastighet
Tryck på parameterfältet för att öppna det numeriska tangentbordet. Ange önskat värde och bekräfta.
Justerbart område: 1-9 (från långsam till snabb). Detta värde representerar varv per sekund.
2.4 Navigeringsknappar
Körgränssnittet har följande navigeringsknappar:
• Tillbaka till huvudsidan: Återgå till huvudoperationsskärmen
• Jog-test: Gå till det manuella jog-testgränssnittet för motorinspektion
• Fabriksinställningar: Åtkomst till interna fabriksparametrar (lösenord krävs)
3. Manuellt / Jog-testgränssnitt

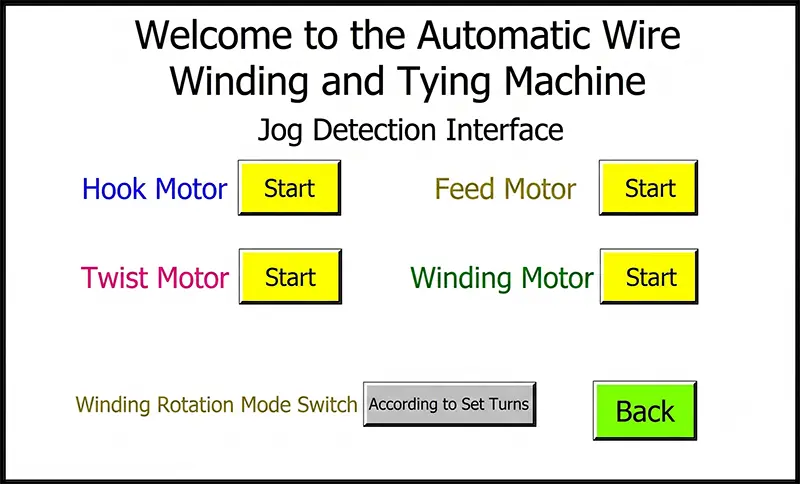

Jog-testgränssnittet gör det möjligt för operatörer att manuellt styra enskilda motorer. Denna funktion används främst för felsökning och för att verifiera att varje motor fungerar korrekt.
3.1 Jog-testfunktioner
Följande manuella kontroller är tillgängliga:
• Matningsmotor (trådning av bindband): Används för att trä nya bindband. Jog-kontroll matar bindtråd framåt för byte.
• Lindningsmotor - Inställt varvläge: Tryck på fotpedalen en gång; lindningsmotorn roterar det konfigurerade antalet varv efter ett pedaltryck och stannar sedan automatiskt.
• Lindningsmotor - Kontinuerligt läge: Håll fotpedalen nedtryckt; lindningsmotorn roterar kontinuerligt. Släpp pedalen för att omedelbart stanna.
3.2 Växling av lindningsläge
Lindningsläget kan växlas mellan två driftlägen:
• Inställt varvläge: Tryck på fotpedalen en gång; lindningsmotorn roterar det inställda antalet varv och stannar automatiskt.
• Kontinuerligt läge: Håll fotpedalen nedtryckt; lindningsmotorn roterar kontinuerligt. Släpp pedalen för att omedelbart stanna.
3.3 Metod för trådning av bindband
Följ illustrationerna nedan för korrekt trådningsprocedur för bindband:
VARNING: Bindbandet måste träs genom matningsrullarna i en konsekvent riktning utan vikning, backning eller vridning. Om bindbandet viks eller backar kommer den matade tråden att driva åt höger, vilket gör att bindningskroken missar bindbandet, vilket resulterar i en misslyckad bindning.
Om du har några frågor eller stöter på problem som inte täcks i denna manual, kontakta vårt tekniska supportteam för hjälp.
