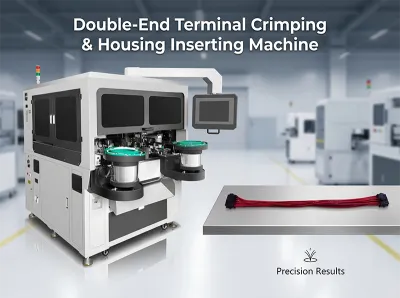

Dubbeländs terminatorkrymp- och höljesinsättningsmaskin JW-CK01
Produktintroduktion
JW-CK01 Dubbeländs terminatorkrymp- och höljesinsättningsmaskin är en helautomatisk integrerad trådbearbetningsmaskin som integrerar trådskärning, avisolering, dubbeländs terminatorkrympning och höljesinsättning i en operation. Den används brett inom produktion av precisionskabelstammar för ny energi, hushållsapparater, 3C-elektronik, kontakter och fordonsindustrin. Med stabil prestanda, hög precision och enkel användning förbättrar den effektivt produktionseffektivitet och produktkonsistens.
Tekniska parametrar
1. Modell:
JW-CK01 Dubbeländs terminatorkrymp- och höljesinsättningsmaskin
2. Display:
15-tums LCD-pekskärm
3. Kontrollsystem: MCU-kontrollsystem
4. Kapacitet:
Cirka 1 600–2 600 st/timme för 100 mm trådlängd (faktisk kapacitet beror på arbetsförhållanden)
5. Tillämplig tråddimension: AWG30# – AWG16# (anpassningsbar för speciella krav)
6. Bearbetningslängd: 90 mm – 900 mm (anpassningsbar för längre storlekar)
7. Avisoleringlängd: 0,1 mm – 14 mm (justerbar)
8. Skärnoggrannhet: ±0,1 mm
9. Krympkraft: 1,5 ton (anpassningsbar för speciella behov)
10. Detektionsenheter: Visuell inspektion, trådbortfallsdetektion, lufttrycksövervakning, pappersinsamling, terminalbristdetektion; dragkraft- och tryckövervakning (tillval)
11. Hjälpenheter: Avfallspapperslindning, trådskrotinsamling, tejpskärning
12. Standard externa konfigurationer: 8-axlig spänningsavrullningsställ, färdigprodukttransportör
13. Strömförsörjning: AC 220 V, 50 Hz (anpassningsbar)
14. Vikt:
Cirka 1 100 kg
15. Maskinmått: L 2200 mm × B 1800 mm × H 2200 mm
16. Installationsutrymme: L 3200 mm × B 4000 mm × H 2200 mm
Lista över standardkomponenter
|
Post
|
Komponentnamn
|
Enhet
|
Kvantitet
|
|
1
|
Kulskruvar
|
set
|
15
|
|
2
|
Linjärstyrningar
|
set
|
31
|
|
3
|
Lufttrycksregulator
|
set
|
2
|
|
4
|
Pneumatiska cylindrar
|
st
|
31
|
|
5
|
Magnetventiler
|
st
|
36
|
|
6
|
Luftfilter
|
set
|
1
|
|
7
|
Lufttryckdetektor
|
st
|
1
|
|
8
|
Reläer
|
st
|
5
|
|
9
|
Luftslangar
|
set
|
1
|
|
10
|
Rörkopplingar
|
set
|
1
|
|
11
|
Lager
|
set
|
1
|
|
12
|
Visionssystem
|
set
|
1
|
|
13
|
Fiberförstärkare
|
st
|
3
|
|
14
|
Pekskärm
|
st
|
1
|
|
15
|
Servomotorer
|
st
|
14
|
|
16
|
Servodrifter
|
st
|
14
|
|
17
|
Stegmotordrivare
|
st
|
2
|
|
18
|
Stegmotorer
|
st
|
2
|
|
19
|
Tryckhanteringssystem
|
system
|
1
|
Anmärkningar
Specifikationer och konfigurationer kan ändras utan föregående meddelande. Den slutliga konfigurationen omfattas av det formella försäljningsavtalet.
