Automatisk koaxialkabelavskalare 6,99 mm, 9 skikt WPM-6806

📅 2026-01-27 👁️ 1,263
  • Modell nr: WPM-6806

  • Specifikationer

    Modellnummer: WPM-6806
    Max avtagningslängd: 48 mm
    Skärdjup: 0,01 mm
    Kapacitet: 700–1200 stk/h
    Tråddiameter: 0,1–6,99 mm
    Noggrannhet: ±(0,002 * L) Maximalt
    Avtagningslager: 9 lager
    Brusnivå:
    Display: Pekskärm
  • Förfrågan nu

WPM-6806 är en bänkmonterad automatisk avskalare för koaxialkabel byggd kring ett roterande avskalningshuvud. Den tar kabel från 0.1 mm till 6.99 mm ytterdiameter och öppnar upp till nio koncentriska lager i en programmerad sekvens, med maximal avskalningslängd 48 mm. Koaxialkabel, tunn flerkardelig kabel och skärmade konstruktioner inom den diametern körs på samma huvud utan byte av hylsa.

Lagbyten görs i programmet, inte genom att byta bladkassetter. Varje lager får sitt eget bladdjup i steg om 0.01 mm och sin egen avskalningslängd, och huvudet indexerar till det djupet innan det roterar, så flätan och dielektrikumet under manteln öppnas i stället för att ritsas. Längdnoggrannheten är ±(0.002 × L) mm, vilket är ±0.1 mm vid gränsen 48 mm och ±0.2 mm vid 100 mm matning. Uttaget är 700–1200 bitar/timme beroende på hur många lager som öppnas, och huvudet går under 70 dBA bakom sin akrylkåpa.

Detta är maskinen med minst öppning i gruppen. WPM-6806D har samma niollagershuvud och samma noggrannhet ±(0.002 × L) mm men vidgar intervallet till 1.5–9.5 mm och avskalningsfönstret till 65 mm. Halvautomatiska WPM-8608 börjar på 3.0 mm och når 18 mm. 6806 är rätt enhet så länge arbetet håller sig under 7 mm; över det tar 6806D över utan ändrad programmeringsmetod.

Nyckelfunktioner

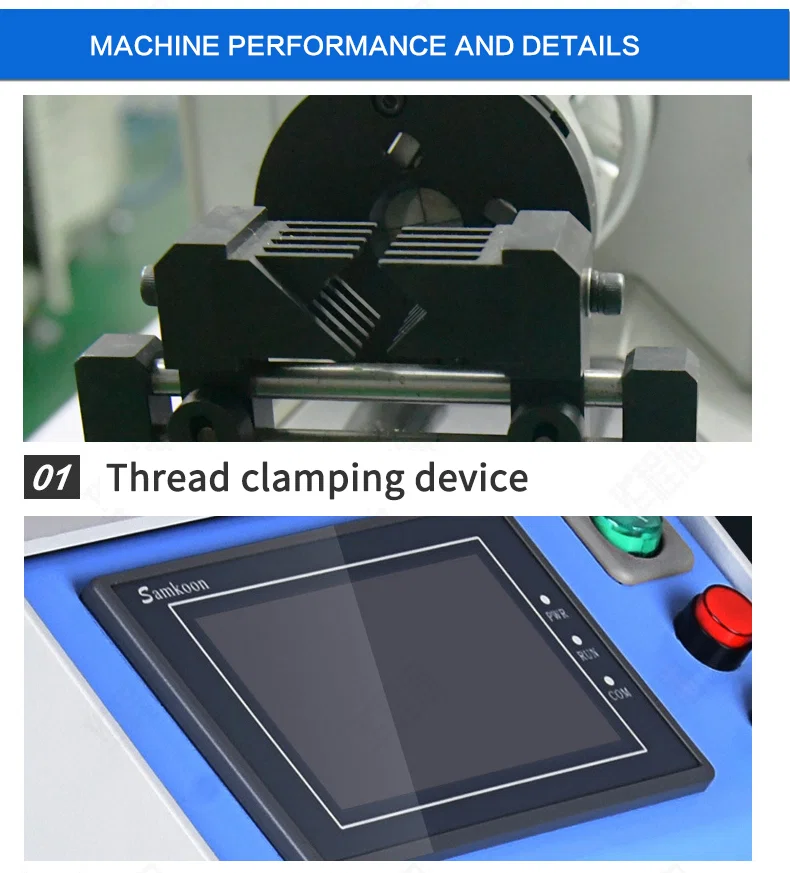

1. Nio koncentriska lager i en inspänning: mantel, fläta, folie, dielektrikum och innerisolering får var sitt djup och var sin längd, så en koaxialände blir färdig utan att kabeln spänns om.

2. Bladdjupet matas in i steg om 0.01 mm per lager, fint nog att öppna en tunn mantelvägg utan att skära i ledaren under.

3. Längdnoggrannheten ±(0.002 × L) mm håller ±0.1 mm vid maximal avskalningslängd 48 mm.

4. Ett huvud täcker 0.1–6.99 mm; övre gränsen och antalet lager på 9 är märkta på huset vid huvudets öppning.

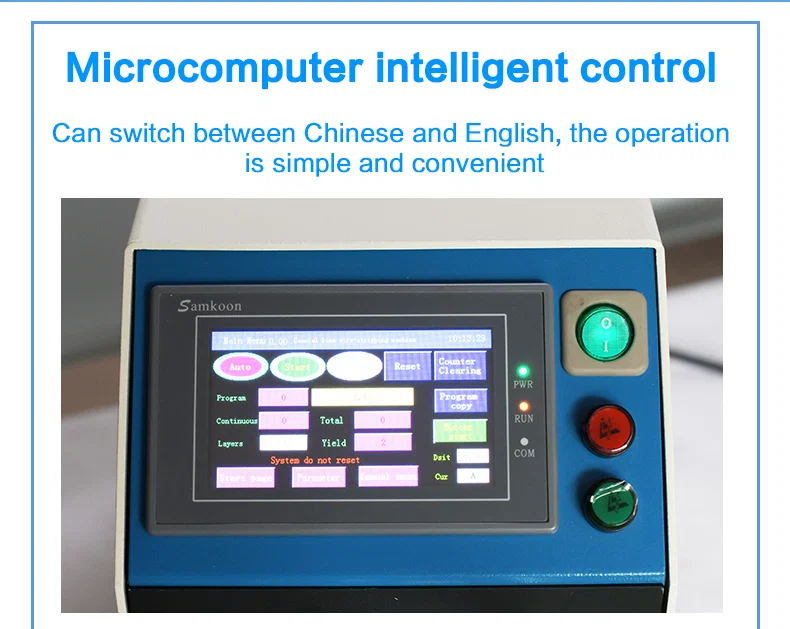

5. Pekskärmen lagrar lagerreceptet och cykeln ger 700–1200 bitar/timme, den högre siffran vid enlagerarbete.

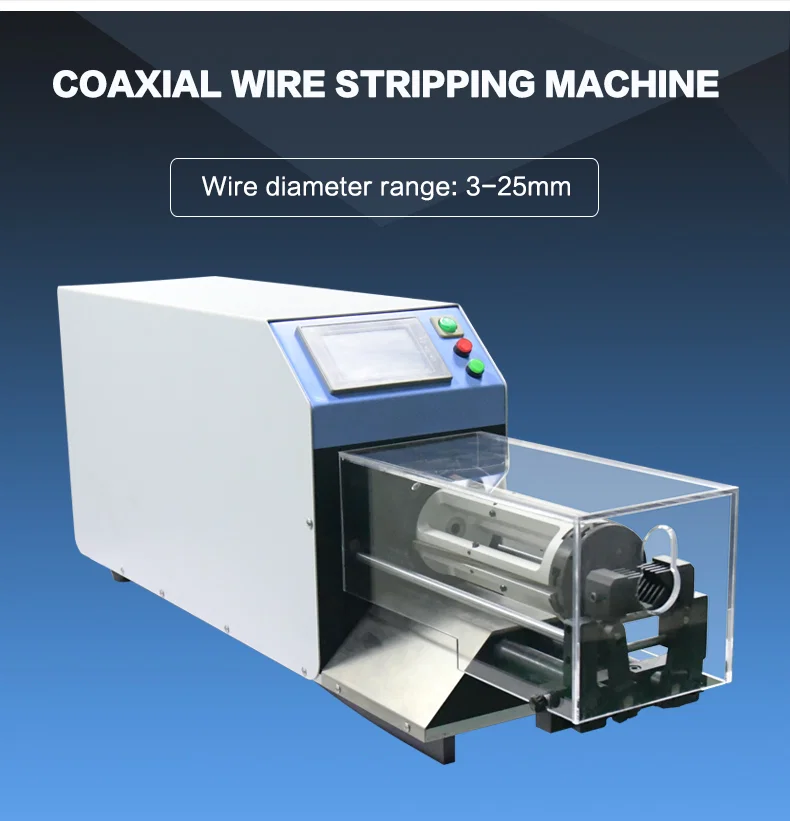

6. Det roterande huvudet sitter bakom ett genomskinligt akrylskydd och uppmätt ljud ligger under 70 dBA, så maskinen kan stå på en bänk utan separat ljudkåpa.

Tekniska specifikationer

ParameterSpecifikation
ModellWPM-6806
MaskintypAutomatisk avskalare med roterande huvud för koaxialkabel
Tråddiameter0.1–6.99 mm
Max antal avskalningslager9 lager
Max avskalningslängd48 mm
Inställning av skärdjup0.01 mm
Längdnoggrannhet±(0.002 × L) mm
Uttag700–1200 bitar/timme
Ljudnivå< 70 dBA
DisplayPekskärm

Modellöversikt

Alla fyra koaxialavskalarna skär upp till nio lager i ett program och tar 220/110 V, 50/60 Hz. Välj modell efter kabelns ytterdiameter och den avskalningslängd din kontakt kräver.

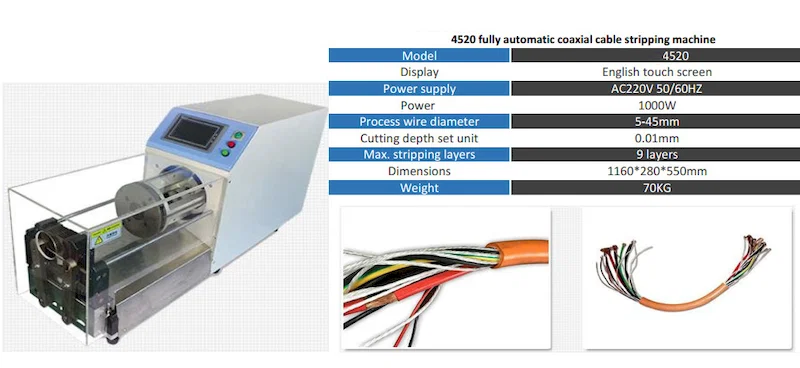

ParameterWPM-6806WPM-8608WPM-3512WPM-4520
Tråddiameter, intervall0.81–6.99 mm3.0–18 mm5–35 mm5.0–45 mm
Skärdjup0.01 mm0.01 mm0.01 mm0.01 mm
Arbetseffektivitet700–1,200 bitar/timme400–800 bitar/timme200–500 bitar/timme200–500 bitar/timme
Max avskalningslängd48 mm90 mm120 mm200 mm
Max antal avskalningslager9 lager9 lager9 lager9 lager
Mått (L×B×H)600×185×280 mm720×280×350 mm1,040×280×550 mm1,160×280×550 mm
Nettovikt26 kg40 kg60 kg70 kg
Strömförsörjning220/110 V, 50/60 Hz220/110 V, 50/60 Hz220/110 V, 50/60 Hz220/110 V, 50/60 Hz
Effekt400 W500 W1,000 W1,000 W

Användningsområden

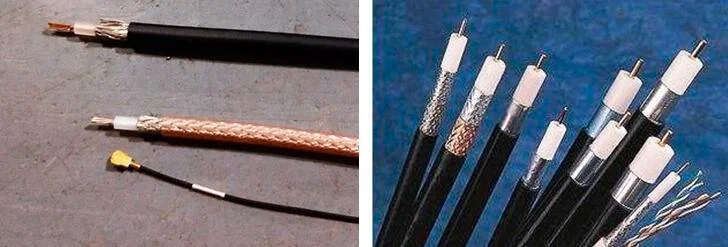

— RF- och antennbyglar: yttermantel, fläta, folie och dielektrikum öppnade till kontaktförberedda längder i en cykel.

— Medicinsk sensor- och patientledarkabel: tunn mantlad konstruktion från 0.1 mm skalad utan att ledaren ritsas.

— Flerkardelig signalkabel upp till 6.99 mm: yttermanteln fönstras vid inställd längd och innerledarna lämnas orörda.

— Skärmad instrumentkabel: fläta och folie öppnas på separata djup för att lämna en jordpigtail av fast längd.

— Flat och bandformad styrkabel: manteln skärs vid ett fast fönster på 48 mm över hela bredden.

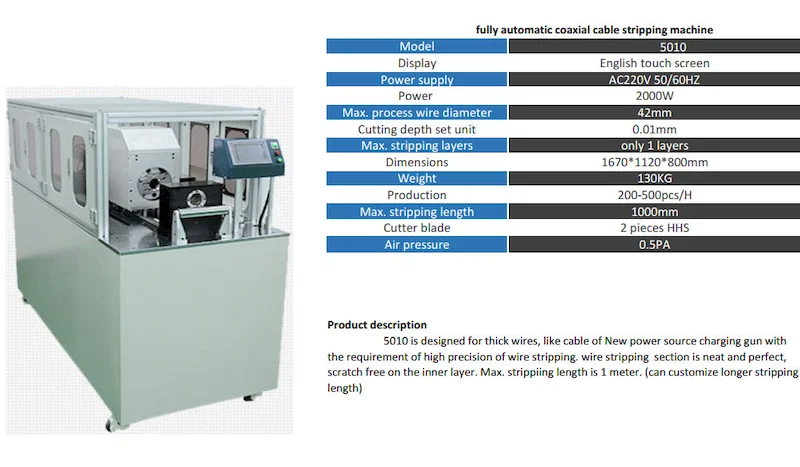

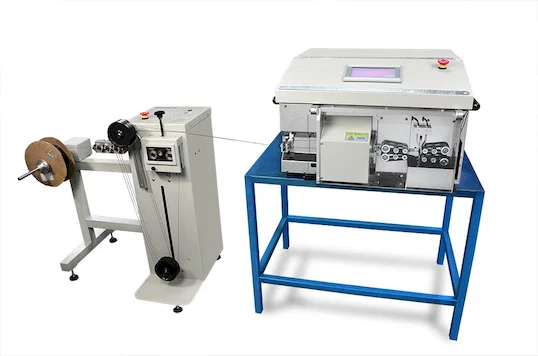

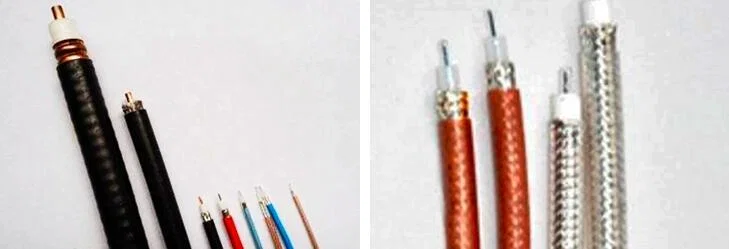

Coaxial wire stripping machine render with 3-25mm wire diameter range labelSamkoon touchscreen control panel with start, reset and layer setting buttonsStripped coaxial cables showing braided shield, dielectric and centre conductorThread clamping device close-up and blank Samkoon touchscreen with start and reset buttonsCoaxial stripping machine on workshop bench with transparent safety coverSpecification table for the 2515 semi-automatic coaxial wire stripping machine3515 automatic coaxial cable stripping machine specification table with stripped orange cable8608 semi-automatic coaxial stripping machine spec table with stripped black cable4520 fully automatic coaxial stripping machine spec table with multi-core cable ends5010 automatic coaxial stripping machine cabinet with 42mm cable capacity table9800 coaxial stripping line with pay-off stand on blue frame, specification table9600S coaxial stripping machine on blue frame with red wire pay-off, spec tableClose-up of stripped coaxial cables showing braided shielding and exposed conductorsStripped black and orange coaxial cables beside thin single-core wires
