Halvautomatisk borstmaskin för skärmad kabel BB-1525

📅 2026-01-27 👁️ 870
  • Modell nr: BB-1525

  • Specifikationer

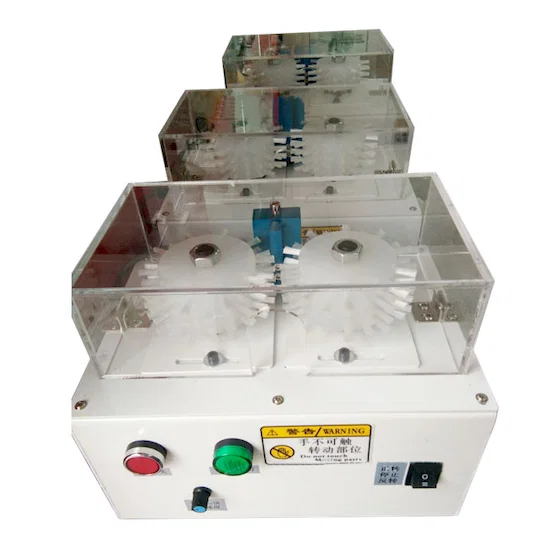

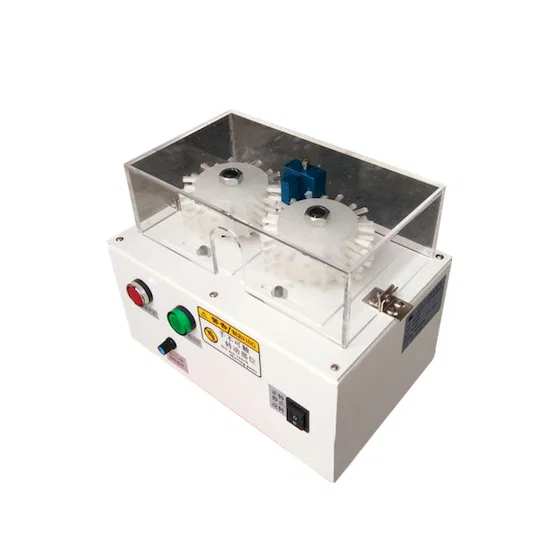

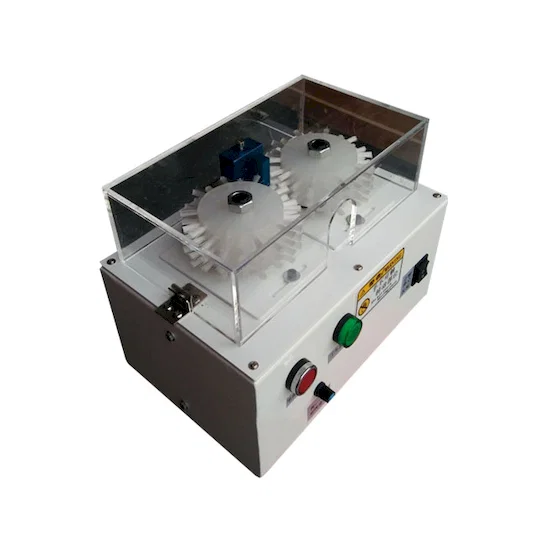

    Halvautomatisk borstmaskin för skärmad kabel BB-1525
    Modellnr: BB-1525
    Maskintyp: Automatisk borst- och uppfransningsmaskin för skärmad kabel
    Funktion: Borstning och klyvning av skärmen på skärmad kabel
    Användning: Skärmad kabel, flätad kabel, folie-plus-fläta kompositkabel
    Kabelns max. ytterdiameter: 25 mm
    Effektiv borstlängd: 5 – 60 mm (justerbar)
    Borsthjul: 2 × nylonborsthjul, avstånd justerbart
    Spindelvarvtal: 0 – 6,000 rpm, steglöst justerbart
    Rotation: Fram och back valbart
    Motoreffekt: 50 W × 2 (dubbelmotor, en per borsthjul)
    Strömförsörjning: 220 V, 50/60 Hz (110 V-version på begäran)
    Manövrering: Startknapp, varvtalsratt, fram/back-omkopplare
    Skydd: Genomskinligt akrylskydd över borstzonen
    Maskinmått: 320 × 220 × 260 mm (L × B × H)
    Nettovikt: 10 kg
    Förpackningsmått: 370 × 270 × 310 mm
    Bruttovikt: 20 kg
  • Förfrågan nu

Den automatiska borstmaskinen BB-1525 för skärmad kabel fransar upp, separerar och rengör den flätade eller lindade metallskärmen på skärmad kabel, så att ledare och skärm blir klara för tillförlitlig anslutning, jordning eller lödning. Två motroterande nylonborsthjul öppnar flätan jämnt längs kabelaxeln i stället för att slita sönder den, vilket håller skärmen hel och gör den frilagda längden repeterbar från styck till styck.

Till skillnad från lätta bänkmodeller som stannar vid 8 mm kabel klarar BB-1525 skärmad kabel upp till 25 mm ytterdiameter, vilket täcker batteri-, laddnings-, fordons- och industriella styrkabelstammar där skärmen är tjock och hårt vävd. Borstlängden ställs in var som helst mellan 5 mm och 60 mm, avståndet mellan borsthjulen är justerbart och spindelvarvtalet går steglöst från 0 till 6,000 rpm – en maskin täcker alltså både en fin datakabel på 3 mm och en grov kraftkabel på 25 mm utan att något byts ut.

Operatören drar av manteln och för in kabeln i klyvningsläget; de två borsthjulen gör resten. Ett genomskinligt skydd i akryl täcker borstzonen, och start, varvtal samt fram/back sitter på frontpanelen. Med 10 kg netto och måtten 320 × 220 × 260 mm står maskinen stadigt på vilken monteringsbänk som helst och kan flyttas mellan linjer när produktionen ändras.

Huvudegenskaper

  1. Brett diameterområde – upp till 25 mm ytterdiameter – Tar tjocka, hårt flätade skärmar på batteri-, laddnings- och fordonskabel som vanliga 8 mm bänkborstar inte klarar att öppna.
  2. Två motroterande nylonborsthjul – Öppnar flätan längs vävningen i stället för att skära av den, så skärmen förblir sammanhängande och lösa trådar minskar före anslutningen.
  3. Steglöst spindelvarvtal 0–6,000 rpm – Anpassa borstkraften efter skärmmaterialet: långsamt för tunn folie-plus-fläta, snabbt för tät förtennad kopparfläta.
  4. Justerbar borstlängd och hjulavstånd – Ställ frilagd skärmlängd från 5 mm till 60 mm och hjulavståndet exakt efter kabelns ytterdiameter; en inställning upprepas genom hela produktionsserien.
  5. Fram- och backrotation – Att vända borstriktningen lossar lindade eller spunna skärmar och jämnar ut uppfransningen på asymmetriska flätkonstruktioner.
  6. Två drivmotorer på 50 W – En egen motor per borsthjul håller vridmomentet under belastning, så varvtalet inte sjunker när flätan är tät.
  7. Genomskinligt skydd i akryl – Omsluter borstzonen; operatören ser flätan öppna sig utan att utsättas för roterande borstar eller lösa trådändar.
  8. Bänkformat, 10 kg netto – 320 × 220 × 260 mm och 10 kg passar på en befintlig arbetsplats och kräver varken tryckluft eller speciellt underlag.

Så borstar BB-1525 en skärm

  1. Dra av yttermanteln till önskad längd med ett vanligt avmantningsverktyg, så att den flätade skärmen ligger fri men ännu inte är trimmad.
  2. Lossa justerskruven, ställ borsthjulens avstånd efter kabelns ytterdiameter och ställ in den skärmlängd som ska friläggas mellan 5 mm och 60 mm.
  3. Välj rotationsriktning – fram för vanlig vävd fläta, back för spunnen eller spiralindad skärm.
  4. Ställ in spindelvarvtalet på varvtalsratten efter flätans täthet: lägre för fin folie-plus-fläta, högre för tät metallfläta.
  5. För in den förberedda kabeln i klyvningsläget och tryck på den gröna startknappen. De två borsthjulen öppnar och kammar flätan i ett enda drag.
  6. Dra ut kabeln, vik eller tvinna den öppnade skärmen efter behov och fortsätt med anslutning, jordning eller lödning.

Tekniska data

ParameterSpecifikation
ModellnrBB-1525
MaskintypAutomatisk borst- och uppfransningsmaskin för skärmad kabel
FunktionBorstning och klyvning av skärmen på skärmad kabel
AnvändningSkärmad kabel, flätad kabel, folie-plus-fläta kompositkabel
Kabelns max. ytterdiameter25 mm
Effektiv borstlängd5 – 60 mm (justerbar)
Borsthjul2 × nylonborsthjul, avstånd justerbart
Spindelvarvtal0 – 6,000 rpm, steglöst justerbart
RotationFram och back valbart
Motoreffekt50 W × 2 (dubbelmotor, en per borsthjul)
Strömförsörjning220 V, 50/60 Hz (110 V-version på begäran)
ManövreringStartknapp, varvtalsratt, fram/back-omkopplare
SkyddGenomskinligt akrylskydd över borstzonen
Maskinmått320 × 220 × 260 mm (L × B × H)
Nettovikt10 kg
Förpackningsmått370 × 270 × 310 mm
Bruttovikt20 kg

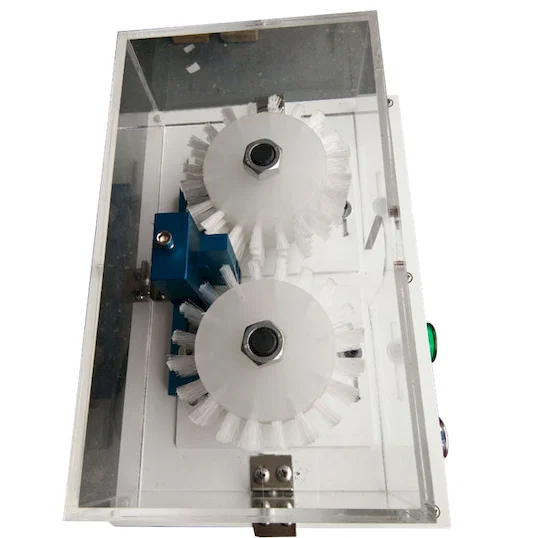

Maskinens uppbyggnad

NrKomponentFunktion
1Nylonborsthjul (× 2)Motroterande borstar som öppnar och kammar den flätade skärmen
2JusterskruvStäller borsthjulens avstånd efter kabelns ytterdiameter
3StrömbrytareHuvudbrytare till/från för maskinen
4VarvtalsrattSteglös inställning av spindelvarvtalet, 0 – 6,000 rpm
5Fram/back-omkopplareVäljer borstarnas rotationsriktning
6StartknappStartar borstcykeln

Användningsområden

BB-1525 är byggd för kabelmontage där en flätad eller lindad skärm måste öppnas rent före nästa processteg. Typiska produktionsmiljöer är:

  • USB-, Type-C- och höghastighetsdatakabel – Uppfransning av flätan före lödning mot kontakthöljet eller nedvikning över den inre manteln.
  • Kabelstammar för ny energi och batteri – Öppning av den grova skärmen på laddnings- och batterikablar på 10–25 mm före krimpning och jordning.
  • Fordons- och industriella styrkabelstammar – Förberedelse av skärmad sensor- och CAN-buskabel för skärmanslutning i vibrationsutsatta installationer.
  • Tillverkning av koaxial- och RF-kabel – Jämn utkamming av den yttre flätan före kontaktmontering eller lödning av pigtail.
  • Medicinsk och instrumentell kabel – Kontrollerad, repeterbar skärmfriläggning där trådskador eller lösa whiskers skulle underkännas vid inspektion.
  • Skärmjordning och EMC-förberedelse – Jämn öppning av flätan så att den kan vikas tillbaka, tvinnas till en drainledare eller fästas vid en jordklämma utan glapp.
