Kontinuerliga PIN-terminaler, PVC-isolerade kopparterminaler JW-TM04
Kontinuerliga PIN-terminaler, PVC-isolerade kopparterminaler JW-TM04 Thumb
Video Thumbnail

Kontinuerliga PIN-terminaler, PVC-isolerade kopparterminaler JW-TM04

📅 2026-01-28 👁️ 607
  • Modell nr: JW-TM04

  • Specifikationer

    Material: Koppar
    Isolering: PVC
    Temperaturbeständighet: 75/105 grader
    Ytbehandling: Tennplätering
    Funktioner: Åldringsbeständighet, högtemperaturbeständighet, fast ledning
    Användning: Industriella kabelhärvor
  • Förfrågan nu

JW-TM04 är en kontinuerlig stiftterminal: kopparkropp, förtennad, nylon/PVC-hylsa klassad 75/105°C, levererad på bärband så att en applikator kan krmpa och klippa en stift per slag. Stiftet går in i en plint eller en tryckklämma, och hylsan skyddar hylsan och isoleringsintaget.

Hylsor och stift fallerar på två sätt i en produktionslina: hylsan oxiderar innan krmpningen görs och höjer resistansen, och hylsan spricker där tråden böjs. TM04 åtgärdar båda – förtenning över koppar begränsar oxidationen på hylsan, och hylsan är specificerad för åldrings- och högtemperaturbeständighet så att den förblir flexibel vid isoleringsintaget. Krmpning från band håller stiftets inriktning konstant i stället för att förlita sig på handhållen placering.

TM04 ligger mellan JW-TM03 och JW-TM05 i serien. TM03 täcker han-, hon- och flaggkroppar; TM05 är en SVN-spade för bultar från 3.2 till 10.5 mm vid 19 till 48 A. TM04 är stiftstilen för plintar och tryckklämmor, där ledaren sticks in i stället för att skruvas eller skjutas på ett stift.

Nyckelfunktioner

1. Kontinuerlig bandleverans, så applikatorn krmpar och klipper en stift per slag med hylsan inriktad mot verktyget varje gång.

2. Kopparkropp med förtenning, som hindrar hylsan från att oxidera mellan yta och krmp och håller kontaktresistansen låg i lager.

3. Nylon/PVC-hylsa klassad 75/105°C, specificerad för åldrings- och högtemperaturbeständighet vid isoleringsintaget.

4. Stiftkropp dimensionerad för plintar och tryckklämmor, där ledaren sticks in rakt i stället för att skruvas ned.

5. Krmphylsa formad mot kardelbunten för fast dragning, så stiftet inte kan rotera eller dras tillbaka inuti hylsan.

6. Färgkodade hylsor i serien, så tråddimensionen kan avläsas vid bänken utan att mäta hylsan.

Tekniska specifikationer

ParameterSpecifikation
ModellJW-TM04
ProdukttypKontinuerlig stiftterminal
MaterialKoppar
HöljeNylon / PVC
Temperaturklass75/105°C
YtbehandlingFörtenning
EgenskaperÅldringsbeständighet, högtemperaturbeständighet, fast dragning, oxidationsskydd
HylsfärgerBlå, röd, orange, grön
LeveransformBärband

Användningsområden

– Plintdragning – styr- och signalledare insatta i skruvlösa tryckklämmor vid panelbygge.

– PCB-stiftsavslut – stiftterminaler på kortkontakter där flertrådig tråd ska in i en fjäderklämma.

– Sensor- och instrumentharnes – stift klassade 75/105°C på givare monterade i varma kapslingar.

– Apparaters styrkort – intern kabel till tryckkontakter på styrenhetens PCB, krmpad från band i applikator.

– Retrofitting av maskindragning – fältavslut på befintliga plintar där åldringsbeständighet betyder mer än märkström.

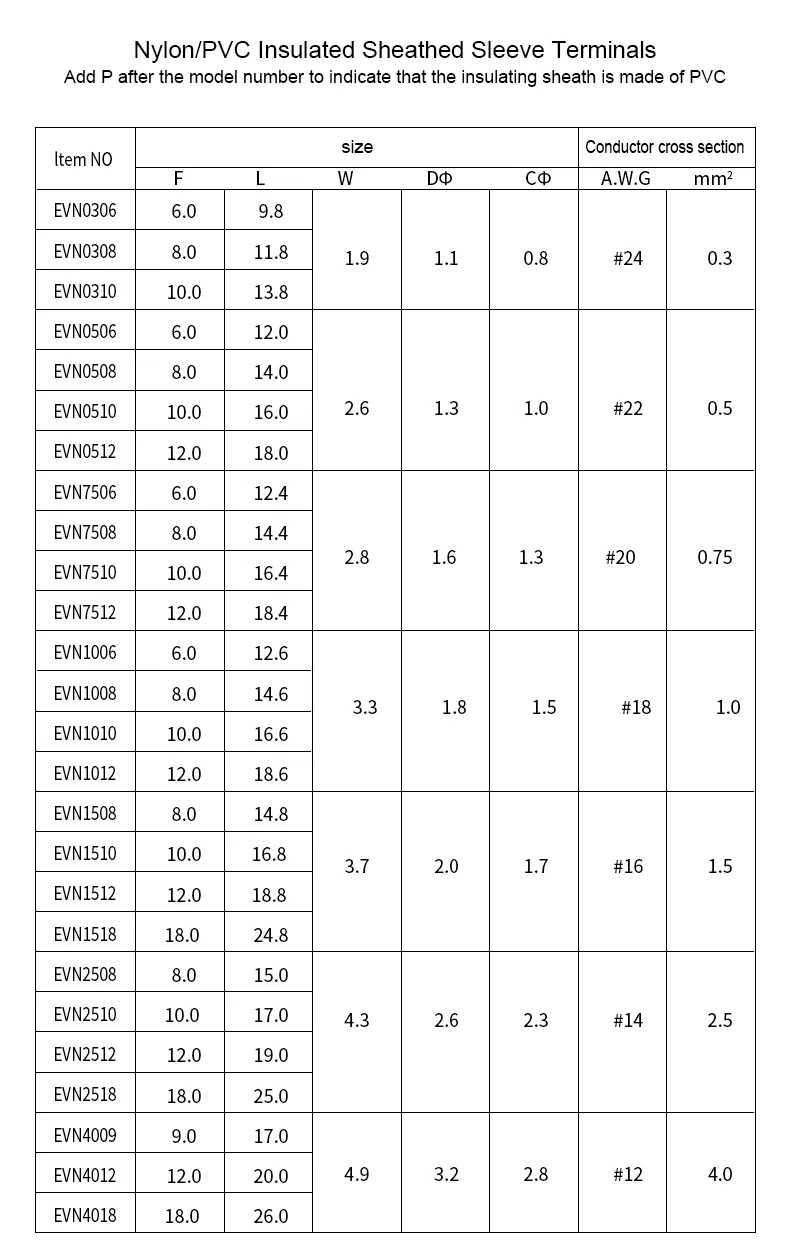

Insulated tube pin terminals in red, blue, green and orange on stripsRed, blue and yellow insulated fork terminals on strips rated 19A to 48ARed, yellow, blue and black insulated round terminals on carrier stripsInsulated pin terminals in red, blue and white strips with copper tube drawingNylon PVC insulated sleeve terminal size table listing EVN modelsLarge EVN sleeve terminal table with L, B and F dimensionsDouble wire barrel terminal size table beside copper end close-upSleeve terminal details: PVC sheath, tin plating and multi-colour options
